TaC покритие: Революционен защитен слой в полупроводниците

Във високотехнологичния свят на производството на полупроводници, материалите, които могат да издържат на екстремни условия, са от решаващо значение за осигуряване на прецизност, издръжливост и производителност. Сред тези материали, покритието от танталов карбид (TaC) се очертава като отлично решение, особено за защита на компоненти на графитна основа в тежки условия. В тази статия ще се задълбочим в науката зад TaC покритията, техните приложения и как те се сравняват с други покрития като силициев карбид (SiC).

1. Какво е TaC покритие? Химични свойства и методи за отлагане

Химичен състав и основни свойства

Танталовият карбид (TaC) е керамично съединение, съставено от тантал и въглерод, с химическа формула TaC. Известен е със своите изключителни свойства:

Висока точка на топене (~3,880°C), което го прави един от най-огнеупорните материали.

Изключителна твърдост (до 15–20 GPa), сравнима с диаманта.

Отлична химическа инертност, устойчивост на корозия от киселини, основи и разтопени метали.

Превъзходна термична стабилност с минимално термично разширение, дори при бързи температурни промени.

Методи за отлагане: Фокус върху CVD

Физични свойства на TaC покритието
Плътност	14.3 (g/cm³)
Специфична излъчвателна способност	0.3
Коефициент на топлинно разширение	6.3 10-6/К
Твърдост (HK)	2000 HK
Устойчивост	1×10⁻⁶ Ом*см
Термична стабилност	<2500 ℃
Размерът на графита се променя	-10~-20um
Дебелина на покритието	≥20um типична стойност (35um±10um)
Топлопроводимост	9-22 (W/m`K)

TaC покритията могат да се нанасят чрез физическо отлагане от пари (PVD), термично пръскане или химическо отлагане от пари (CVD). В Semixlab сме специализирани в TaC покрития на базата на CVD, метод, който предлага несравними предимства:

Еднородност: CVD позволява равномерно покритие върху сложни геометрии, което е от решаващо значение за полупроводниковите компоненти.

Адхезия: Силното свързване с основи като графит осигурява дългосрочна надеждност.

Чистота: Покритията с висока чистота минимизират рисковете от замърсяване в чувствителни процеси.

CVD включва реакция на газообразни прекурсори (напр. TaCl₅ и CH₄) при високи температури, образувайки плътен, кристален TaC слой. Този метод е идеален за създаване на покрития, които издържат на агресивни среди за производство на полупроводници.

2. TaC покритие върху графитни основи: Революционен фактор

Графитът се използва широко в полупроводниковото оборудване поради своята топлопроводимост и обработваемост. Въпреки това, податливостта му на окисляване и ерозия ограничава живота му в корозивни среди (напр. плазмено ецване или високотемпературни CVD камери).

Графитът с TaC покритие решава тези предизвикателства:

Устойчивост на корозия: Предпазва графита от халогенни плазми (Cl₂, F₂) и реактивни газове.

Устойчивост на износване: Намалява образуването на частици, причинено от механично износване, което е от решаващо значение за контрола на замърсяването.

Удължен живот: Покритите компоненти издържат 3–5 пъти по-дълго, което намалява времето за престой и разходите.

Приложения в полупроводниковите инструменти:

Нагреватели и токоприемници: Графитните нагреватели с покритие от TaC поддържат стабилност в епитаксиални системи за растеж.

Компоненти за плазмено ецване: Предпазват електродите и фокусиращите пръстени от йонно бомбардиране.

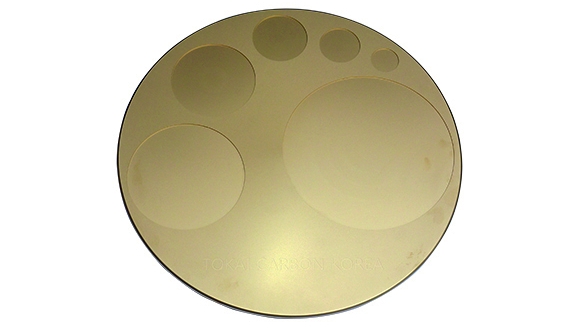

Носачи за пластини: Предотвратява замърсяване на метала по време на високотемпературни процеси.

Водещ пръстен за растеж на SiC кристали: Водещият пръстен с TaC покритие играе основна роля за защита на тигела, поддържане на химическа стабилност, оптимизиране на разпределението на топлинното поле, намаляване на дефектите и включването на примеси в растежа на SiC кристали, така че да се подобри качеството на кристалите.

3. TaC срещу SiC покрития: Кое е по-добро?

Въпреки че силициевият карбид (SiC) е друго популярно защитно покритие, TaC го превъзхожда в специфични сценарии:

Имот	TaC покритие	SiC покритие
Точка на топене	~ 3,880 ° C	~ 2,700 ° C
Топлопроводимост	Умерена	Високо
Химична устойчивост	Превъзходна защита срещу разтопени метали, халогени	Добър, но се разгражда в Cl₂/F₂ плазма
Термичен шок	Отличен поради ниския CTE	Умерена

Защо да изберете TaC?

По-висока температурна толерантност: Идеален за процеси над 1,500°C.

По-добра плазмена устойчивост: Критично за усъвършенствани възли (напр. 3nm FinFET) с агресивни химични процеси на ецване.

Намалено замърсяване с метал: TaC е по-малко реактивен с метални прекурсори в CVD/PVD камери.

4. TaC в полупроводникови приложения: Развитие на технологии от следващо поколение

Стремежът на полупроводниковата индустрия към по-малки възли и 3D архитектури (напр. GAAFET, 3D NAND) изисква материали, които издържат на все по-сурови условия. TaC покритията играят ключова роля в:

Системи за ецване: Защита на графитните електроди в плазмени ецващи устройства от плазми на базата на Cl₂/F₂.

CVD реактори: Покриване на токоприемници и облицовки за предотвратяване на реакция с прекурсори като WF₆ или TiCl₄.

Йонна имплантация: Защита на компоненти от бомбардиране с високоенергийни йони.

Отлагане на метал: Служи като дифузионна бариера в PVD камери.

Бъдеща перспектива:

Тъй като полупроводниковите процеси се насочват към по-висока мощност и температури (напр. GaN/SiC захранващи устройства), способността на TaC да устои на деградация ще стане още по-важна.

Защо да изберете Semixlab за TaC покрития?

В Semixlab ние съчетаваме авангардна CVD технология с дълбок експертен опит в инженерството на полупроводникови материали. Нашите TaC покрития са:

Специализирано: Оптимизирано за вашия специфичен субстрат и условия на процеса.

Надежден: Строго тестван за адхезия, чистота и термоциклични характеристики.

Рентабилно: Удължете живота на компонентите, намалявайки разходите за поддръжка и подмяна.

Независимо дали разработвате усъвършенствани логически чипове, устройства с памет или силова електроника, TaC покритията от Semixlab осигуряват надеждната защита, от която се нуждае вашето оборудване, за да работи процъфтяващо в екстремни условия.
