TaC Планетарен Epi Susceptor
| Място на произход: | Китай |
| Марка Име: | Semixlab |
| Номер на модела: | TPES0001 |
| Сертификация: | ISO 9001 |
| Минимално количество за поръчка: | 1pc |
| Цена: | Индивидуално |
| Опаковки Детайли: | Стандартна кутия за износ |
| Време за доставка: | 30-45days |
| Условия за плащане: | За да се преговаря |
| Доставка умение: | 200 бр. на месец |
Описание

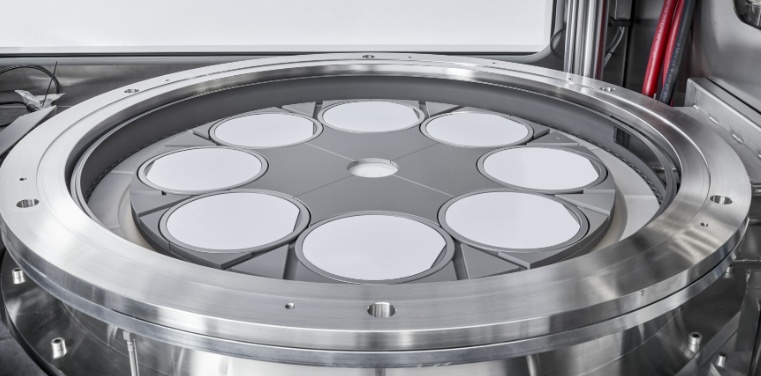

Планетарният диск Aixtron е ключов лагерен компонент в оборудването за металоорганично химическо отлагане от пари (MOCVD), използван главно в процеса на растеж на епитаксиални листове от силициев карбид (SiC). Основната му структура използва композитен дизайн от високочист графитен материал + покритие от танталов карбид (TaC).
Бърз детайл:
1. Други имена: планетарен диск Aixtron, планетарен ток с покритие от TaC, SiC Epi ток за реактор Aixtron
2. Приложение: За високоефективен силициев карбид (SiC), галиев нитрид (GaN) и други епитаксиални процеси за полупроводници от трето поколение.
3. Основни параметри:
Структурата остава стабилна при 2000℃, за да се избегне замърсяване на реакционната камера от изпаряване на покритието.
Ефективна устойчивост на ерозия от прекурсорни газове като SiH₄ и HCl. Намалява повърхностните дефекти на основата.
Топлопроводимостта на композитната структура графит + TaC е близка до тази на SiC пластината (SiC: 490 W/m·K), което намалява изкривяването на решетката, причинено от термично напрежение.
Грапавостта на повърхността на TaC покритието е < 1μm, което може да попречи на падането на микрочастици и да осигури качеството на повърхността на епитаксиалния слой (плътност на дефектите < 0.5/cm²).
Преглед на продуктите
Планетарният диск Aixtron е ключов лагерен компонент в оборудването за металоорганично химическо отлагане от пари (MOCVD), използван главно в процеса на растеж на епитаксиални листове от силициев карбид (SiC). Основната му структура използва композитен дизайн от високочист графитен материал + покритие от танталов карбид (TaC):
Графитна основа: осигурява отлична топлопроводимост (~130 W/m·K) и висока температурна стабилност (температура > 2000℃), за да се осигури равномерно разпределение на топлинното поле в реакционната камера.
Танталов карбидно покритие: Графитната повърхност е покрита чрез химическо отлагане от пари (CVD) или синтерован процес, обикновено с дебелина 30-100 μm, за да се образува плътна химическа бариера.
Дизайнът е оптимизиран за високотемпературна (1500-1700℃) и силно корозивна (силан, HCl и други газове) среда на епитаксиален растеж на SiC, което значително подобрява стабилността на процеса и добива на пластини.
Сравнение на производителността на покритията от танталов карбид (TaC) и силициев карбид (SiC)
| Покриващ материал | Покритие от танталов карбид (TaC) | Силициево-карбидно (SiC) покритие |
| Точка на топене | Точка на топене 3880℃ (горна температурна граница) | Точка на топене 2700℃ (лесно се разлага при високи температури) |
| Коефициент на термично разширение | Коефициент на термично разширение 6.3×10⁻⁶/K (по-добро съвпадение с графит) | 4.5×10⁻⁶/K (лесно се напуква поради термично несъответствие) |
| Устойчивост на корозия срещу силициеви пари | Отлична устойчивост на корозия от силициеви пари (ниска реактивност на TaC и Si) | лошо (при високи температури SiC реагира със Si, за да образува газова фаза Si₂C) |
| Риск от замърсяване с частици | Много нисък риск от замърсяване с частици (плътно покритие без пори) | Високо (покритието е склонно към локално лющене) |
| Човешки живот | Експлоатационен живот > 5000 часа (удължен цикъл на поддръжка над 50%) | За 2000-3000 часа |
Съвместимост с производството
Адаптиран към платформата Aixtron G5 WW C и Prophet, той може да побира 6/8-инчови пластини с капацитет > 30 пластини/партида.
Техническа стойност и значение за индустрията
Планетарният токоприемник, покрит с графит + танталов карбид, решава проблема с пречките при традиционното SiC покритие в дългосрочен високотемпературен процес:
Оптимизация на разходите: удължаване на цикъла на подмяна на консумативите и намаляване на епитаксиалните разходи за единична бройка с повече от 20%;
Подобряване на добива: намаляване на замърсяването с частици и ефекта на топлинните петна и повишаване на добива на епитаксиален лист до над 95%;
Разширяване на технологичния прозорец: поддържа по-високи скорости на растеж (> 50μm/h) и по-дебели епитаксиални слоеве.
Тъй като глобалният капацитет за SiC се увеличава до 8 инча, тази технология ще бъде критичен път за преодоляване на проблема с епитаксиалната консистентност.
Характеристики
| Физични свойства на TaC покритието | |
| Плътност | 14.3 (g/cm³) |
| Специфична излъчвателна способност | 0.3 |
| Коефициент на топлинно разширение | 6.3 10-6/K |
| Твърдост (HK) | 2000 HK |
| Устойчивост | 1×10⁻⁶ Ом*см |
| Термична стабилност | <2500 ℃ |
| Размерът на графита се променя | -10~-20um |
| Дебелина на покритието | ≥20um типична стойност (35um±10um) |
| Топлопроводимост | 9-22 (W/m·K) |
| Физични свойства на изостатичния графит | ||
| Имот | Единица | Типична стойност |
| Обемна плътност | g / cm³ | 1.83 |
| Твърдост | HSD | 58 |
| Електрически съпротивление | μΩ.m | 10 |
| Сила на гъвкавост | MPa | 47 |
| Сила на натиск | MPa | 103 |
| Издръжливост на опън | MPa | 31 |
| Модул на Юнг | Общ успех | 11.8 |
| Термично разширение (CTE) | 10-6K-1 | 4.6 |
| Топлопроводимост | W·m-1·K-1 | 130 |
| Среден размер на зърната | рт | 8-10 |
Приложения
Епитаксия на силициево-карбидно захранващо устройство
Подходящ е за хомогенен епитаксиален растеж на 4H-SiC, който се използва за производство на високоволтови MOSFET и IGBT устройства над 1200V.
Търсенето на нови енергийни превозни средства, фотоволтаични инвертори, железопътен транспорт и други области се е увеличило рязко.
Разработване на полупроводници от трето поколение
Поддържа процес на хетероепитаксия GaN-върху-SiC за 5G RF устройства и милиметрови вълнови комуникационни чипове.
конкурентно предимство
Обобщение на основните предимства:
TaC покритието е по-добро от традиционното SiC покритие по отношение на устойчивост на корозия при висока температура, термично съответствие и дълъг живот, особено подходящо за среда за обогатяване със силициеви пари при епитаксиален растеж на SiC.
Устойчивост на екстремни температури:
Структурата остава стабилна при 2000℃, за да се избегне замърсяване на реакционната камера от изпаряване на покритието.
Химическа устойчивост:
Ефективна устойчивост на ерозия от прекурсорни газове като SiH₄ и HCl. Намалява повърхностните дефекти на основата.
Еднородност на топлинното поле:
Топлопроводимостта на композитната структура графит + TaC е близка до тази на SiC пластината (SiC: 490 W/m·K), което намалява изкривяването на решетката, причинено от термично напрежение.
Ниско замърсяване:
Грапавостта на повърхността на TaC покритието е < 1μm, което може да попречи на падането на микрочастици и да осигури качеството на повърхността на епитаксиалния слой (плътност на дефектите < 0.5/cm²).
